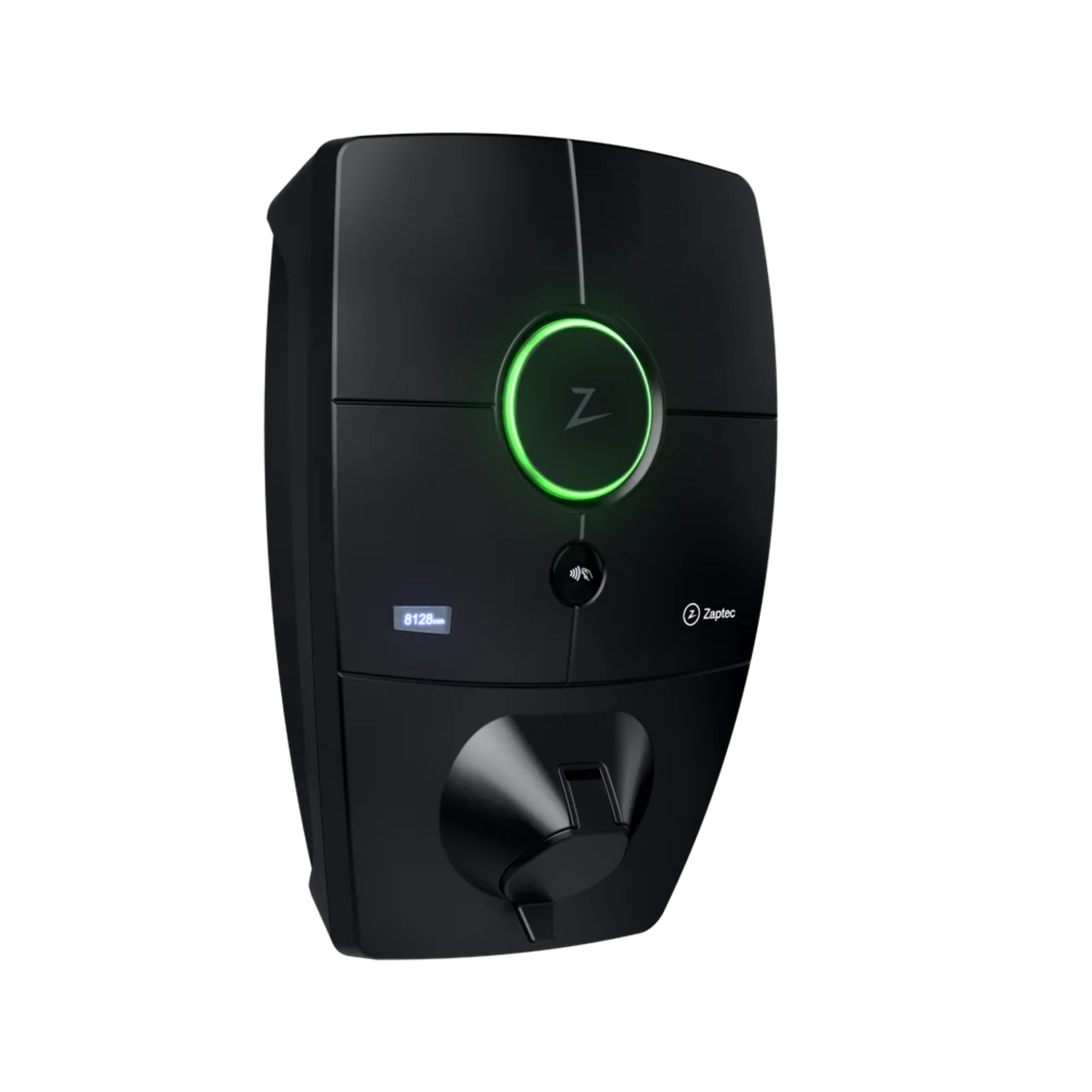

Die Zaptec Pro M&E 900-00176G ist eine professionelle, mess- und eichrechtskonforme Ladestation für größere Ladeinfrastruktur. Sie eignet sich besonders für Mehrfamilienhäuser, Unternehmen, öffentliche Parkplätze und Ladeanlagen mit mehreren Stellplätzen.
Mit bis zu 22 kW Ladeleistung bietet die Zaptec Pro eine starke AC-Ladelösung für anspruchsvolle Installationen. Die verfügbare Leistung wird im Zaptec-Pro-System dynamisch zwischen den Ladestationen und Phasen verteilt. Dadurch wird die vorhandene Anschlussleistung effizient genutzt und die Ladeinfrastruktur kann später einfach erweitert werden.

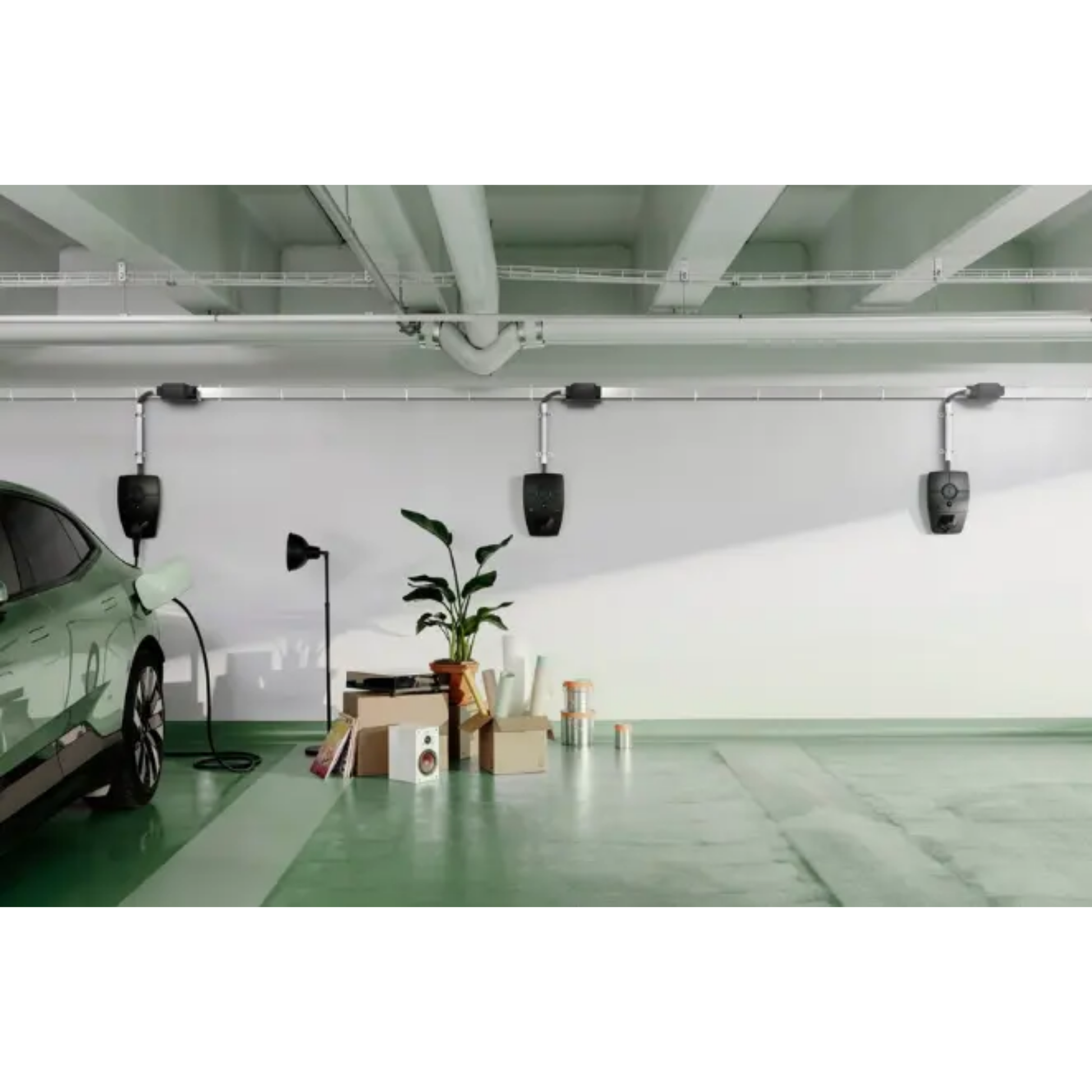

Ein großer Vorteil ist der dynamische Last- und Phasenausgleich. Die Ladestation kann automatisch zwischen einphasigem und dreiphasigem Laden wechseln und die verfügbare Energie optimal auf mehrere Ladepunkte verteilen. Das macht die Zaptec Pro besonders interessant für Tiefgaragen, Wohnanlagen, Firmenparkplätze und öffentliche Ladepunkte.

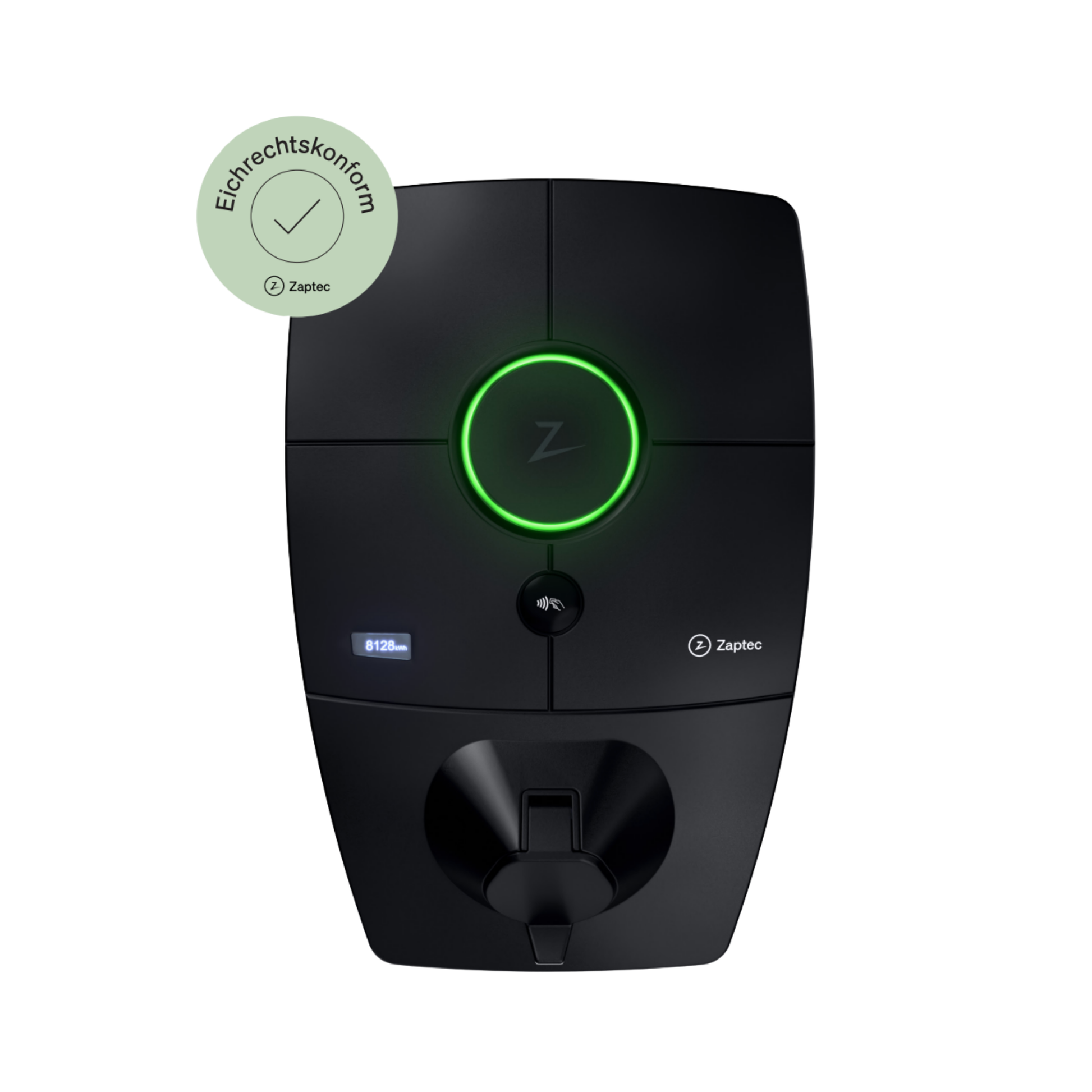

Für transparente Abrechnung ist ein MID-Klasse-B-zertifizierter Energiezähler integriert. Die eichrechtskonforme Datenerfassung schützt Messdaten vor Manipulation und bietet Nutzern sowie Betreibern Rechtssicherheit und Transparenz.
Die Zaptec Pro ist vielseitig vernetzt: 4G LTE-M, WLAN, Bluetooth und PLC sind integriert. Über das Zaptec Portal können Betreiber die Ladeinfrastruktur überwachen, konfigurieren, Ladeverläufe auslesen, Updates installieren und weitere Ladestationen hinzufügen. Für professionelle Systeme unterstützt die Ladestation OCPP 1.6J Cloud-to-Cloud sowie API- und Webhook-Integrationen.
Auch bei der Sicherheit ist die Zaptec Pro stark aufgestellt. Ein Typ-B-RCD ist integriert, vor jedem Ladevorgang erfolgt eine Kalibrierung und ein Selbsttest. Das Gehäuse ist IP54, IK10, UV-beständig und für Innen- sowie Außenbereiche geeignet.
Wichtig für das Listing: Bei der Artikelnummer 900-00176G ist die Rückplatte nicht enthalten und muss separat bestellt werden. Für ein vollständiges Installationsset sollte die passende Zaptec Pro Rückplatte zusätzlich angeboten werden.
𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻
Hersteller: Zaptec
Modell: Zaptec Pro M&E
Artikelnummer: 900-00176G
EAN / GTIN: 7090038510605
Produkttyp: Wallbox / Ladestation
Ausführung: mess- und eichrechtskonform
Rückplatte: nicht enthalten, separat erforderlich
Einsatzbereich: Mehrfamilienhäuser, Unternehmen, öffentliche Parkplätze, Ladeinfrastruktur
Montage: Wandmontage oder Installation auf kompatibler Zaptec Säule
Schutzgrad: IP54
Stoßfestigkeit: IK10
Brennbarkeitsklasse: UL94 5VB
UV-beständig: ja
Schutzklasse: I
Überspannungskategorie: III, 4 kV
Normen und Zulassungen: CE, Funkanlagenrichtlinie 2014/53/EU, RoHS 2011/65/EU, IEC 61851-1, IEC 61851-21-2
TÜV-Prüfung: Sicherheit gemäß IEC 61851-1
Eichrechtliche Vorgaben: PTB-A 50.7 und PTB-Regelermittlungsausschuss Dokument 6-A
Garantie: 5 Jahre laut Herstellerangabe
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Max. Ladeleistung: 22 kW
Max. Ladeleistung TN-Netz: 22 kW bei 32 A, 3-phasig
Max. Ladeleistung IT-Netz: 12,7 kW bei 32 A, 3-phasig
Max. Ladeleistung 1-phasig: 7,4 kW bei 32 A, IT/TN-Netz
Standby-Verbrauch: ca. 3 W
Installationsnetz: TN, IT und TT
Spannung: 230 V AC ± 10 %
Spannung 3-phasig: 400 V AC ± 10 %
Maximale Absicherung Stromkreis: 63 A
Leitungsschutzschalter: 3 x 40 A Typ C, Lovato P1 MB 3P C40, 10 kA
Hinweis: 32 A verfügbar, abhängig von Fahrzeugzustand und Temperaturentwicklung
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: Typ-2-Ladebuchse
Ladebuchse: IEC 62196-2 Typ 2
Abdeckung: integrierte selbstschließende Abdeckung
Elektronische Sperre: dauerhaft durch Benutzer sperrbar
Ladekabelverriegelung: Ladekabel kann dauerhaft an der Ladestation verriegelt werden
Anzahl Ladepunkte: 1
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗘𝗶𝗰𝗵𝗿𝗲𝗰𝗵𝘁
Integrierter Energiezähler: ja
Zählerstandard: MID-Klasse B zertifiziert nach EN 50470
Anzeige: Display mit Anzeige der Gesamtenergie in kWh
Eichrechtskonforme Datenerfassung: ja
Manipulationsschutz: kryptografische Einheit zum Schutz der Messdaten
Transparenz: Daten lokal am Gerät und über Zaptec Dienste zugänglich
Anwendungsbereich: präzise Verbrauchsmessung und Abrechnung in gemeinschaftlich genutzter Ladeinfrastruktur
𝗟𝗮𝘀𝘁𝗮𝘂𝘀𝗴𝗹𝗲𝗶𝗰𝗵 & 𝗣𝗵𝗮𝘀𝗲𝗻𝗮𝘂𝘀𝗴𝗹𝗲𝗶𝗰𝗵
Dynamischer Lastausgleich: ja
Phasenausgleich: ja
Automatische Phasenumschaltung: ja, im Zaptec-Pro-System
Funktionsweise: verfügbare Leistung wird automatisch zwischen Zaptec Pro Ladestationen und Phasen verteilt
Dynamische Phasenwahl: einphasige oder dreiphasige Phase je nach verfügbarer Leistung im System
Anwendung: optimale Nutzung der verfügbaren Anschlussleistung in größeren Installationen
Geeignet für: Mehrfamilienhäuser, Unternehmen, öffentliche Parkplätze und Ladeparks
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID / NFC
RFID/NFC-Reader: ISO/IEC 14443 A, Type A, 13,56 MHz
Zusätzlicher RFID-Standard: ISO/IEC 15693
Mifare Classic: unterstützt
Statusanzeige: RGBW-LED-Kreis für Gerätestatus
Diebstahlschutz: Frontabdeckung nur mit Spezialwerkzeug zu öffnen
Zaptec Portal: Fernüberwachung und Verwaltung möglich
Ladeverlauf: über Zaptec Portal auslesbar
Software-Updates: über Zaptec Portal installierbar
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Mobilfunk: 4G LTE-M
WLAN: 2,4 GHz, IEEE 802.11 b/g/n, Kanäle 1–11
Bluetooth: Bluetooth 5.1, BR/EDR/BLE
Powerline: PLC, HomePlug Green PHY, 10 Mbit/s
Cloud-Verbindung: ja
Portal: Zaptec Portal
OCPP: OCPP 1.6J Cloud-to-Cloud
Integrationen: API, Webhooks, Nachrichtenabonnement
ISO 15118: PLC für zukünftige Kommunikation mit dem Fahrzeug vorbereitet
Plug & Charge: für zukünftige Dienste vorbereitet
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
Erdschlussschutz: integrierter Typ-B-RCD
Selbsttest: Kalibrierung und Selbsttest vor jedem Ladezyklus
RCD-Reset: automatisches Zurücksetzen durch Trennen des Ladesteckers möglich
Elektrischer Schutz: Schutzklasse I
Überspannung: Kategorie III, 4 kV
Schutzgrad: IP54
Stoßfestigkeit: IK10
Temperaturbereich Betrieb: -30 °C bis +40 °C
𝗥ü𝗰𝗸𝗽𝗹𝗮𝘁𝘁𝗲 / 𝗔𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀𝗯𝗼𝘅
Rückplatte: nicht enthalten
Hinweis: Zaptec Pro Rückplatte muss separat bestellt werden
Kabelquerschnitt Anschlussbox: 2,5 bis 10 mm²
Kabeldurchmesser: 10 bis 18,5 mm
Installation: Rückplatte als Anschlussbasis für Zaptec Pro erforderlich
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Abmessungen (H x B x T): 392 x 258 x 112 mm
Gewicht laut Zaptec-Excel: ca. 3,5 kg
Gewicht laut Datenblatt inklusive Rückplatte: ca. 5 kg
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Zaptec Pro M&E Ladestation
Integrierter MID-Klasse-B-Energiezähler
Integrierter Typ-B-RCD
RFID/NFC-Reader
Integrierte Kommunikationsschnittstellen
Bedienungsanleitung
Montage-Set
Hinweis: Rückplatte nicht enthalten und separat erforderlich.
