𝗔𝗹𝗹𝗴𝗲𝗺𝗲𝗶𝗻𝗲 𝗘𝗶𝗴𝗲𝗻𝘀𝗰𝗵𝗮𝗳𝘁𝗲𝗻

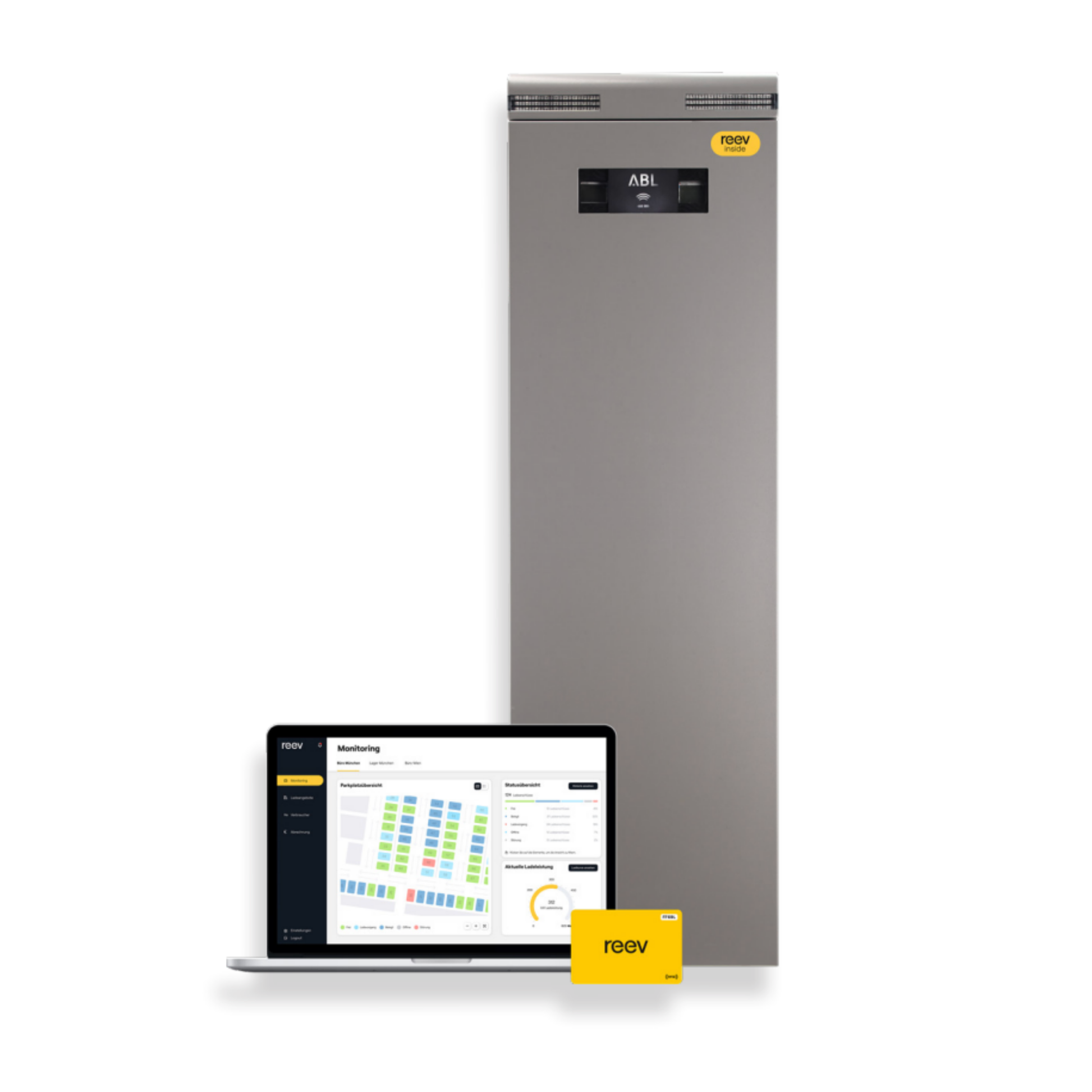

Hersteller: ABL / reev
Modell: eMC3 Controller+ mit reev Dashboard Basic
Produktnummer: 3P4412B
EAN: 4011721181301
Produkttyp: Ladesäule / Standsäule
Farbe Gehäuse: DB703, pulverbeschichtet
Farbe Blende / Abdeckung: DB701, pulverbeschichtet
Bauart: Standsäule / Ladesäule
Montage: Verschraubung in Fertigfundament, mit oder ohne Sockel
Material Gehäuse / Abdeckung: Stahl
Schutzart: IP44 / IP54, gesteckt / ungesteckt
Stoßfestigkeit: IK10
Schutzklasse: I
Eichrechtskonform: ja, gemäß MessEV Modul B
Fertigung: Made in Germany
Statistische Warennummer: 85371091
Verpackungseinheit: 1 Stück
Verpackung: Karton auf Einwegpalette, 1.790 x 670 x 470 mm
𝗟𝗮𝗱𝗲𝗻 & 𝗟𝗲𝗶𝘀𝘁𝘂𝗻𝗴
Gesamtleistung: 44 kW
Max. Ladeleistung pro Ladepunkt: 22 kW
Max. Ladeleistung: 2 x 22 kW
Anzahl Ladepunkte: 2
Nennspannung: 230 / 400 V
Nennstrom: 63 A
Nennfrequenz: 50 Hz
Vorsicherung: 63 A
Netzanschluss: Zuleitung bis max. 5 x 95 mm², AL / CU
Hausanschlusskasten: NH00 63 A, max. 95 mm²
Maximaler Ladestrom pro Ladepunkt: 32 A
Ausgangsspannung pro Ladepunkt: 230 / 400 V
Lastmanagement: SBC
𝗟𝗮𝗱𝗲𝗮𝗻𝘀𝗰𝗵𝗹𝘂𝘀𝘀
Ladeverbindung: 2 Typ-2-Ladesteckdosen mit Verriegelung nach IEC 62196-2
Ladesteckdosen: 32 A pro Ladepunkt
Automatische Entriegelung: bei Ausfall der Netzspannung
Kabellänge: keine, da Ausführung mit Ladesteckdosen
Anzahl Ladepunkte: 2
𝗔𝘂𝘁𝗼𝗿𝗶𝘀𝗶𝗲𝗿𝘂𝗻𝗴 & 𝗕𝗲𝗱𝗶𝗲𝗻𝘂𝗻𝗴
Autorisierung: RFID-Karte, QR-Code oder Smartphone-App
Zugangsverwaltung: Fahrer- und Fahrzeugrechte über RFID-Karten
Anzeige: LED
Software: reev Dashboard Basic, 24 Monate enthalten
Softwareupdates: automatische und kostenfreie Softwareupdates
Verriegelung Gehäuse: Griffschloss, vorbereitet für Profilzylinderschloss
𝗞𝗼𝗻𝗻𝗲𝗸𝘁𝗶𝘃𝗶𝘁ä𝘁 & 𝗦𝗰𝗵𝗻𝗶𝘁𝘁𝘀𝘁𝗲𝗹𝗹𝗲𝗻
Kommunikation EV: IEC 61851-1, Mode 3
Kommunikation Controller / Extender: RS485
Backend-Kommunikation: LAN, LTE
Unterstütztes Protokoll: OCPP 1.6
𝗿𝗲𝗲𝘃 𝗗𝗮𝘀𝗵𝗯𝗼𝗮𝗿𝗱
reev Dashboard Basic: 24 Monate enthalten
Nutzerverwaltung: ja
RFID-Verwaltung: ja
Softwareupdates: regelmäßig und kostenfrei
Upgrade: Dashboard kann erweitert / upgegradet werden
𝗘𝗻𝗲𝗿𝗴𝗶𝗲𝗺𝗲𝘀𝘀𝘂𝗻𝗴 & 𝗘𝗶𝗰𝗵𝗿𝗲𝗰𝗵𝘁
Energiezähler: MID-konform pro Ladepunkt
Eichrechtskonform: ja
Compliance-Modul: Logging Gateway LGW
Hauszähler: eHZ-Adapter, 35 A vorgeschaltet
Zählerabsicherung: vorgeschaltete Zählersicherung integriert
𝗦𝗶𝗰𝗵𝗲𝗿𝗵𝗲𝗶𝘁 & 𝗦𝗰𝗵𝘂𝘁𝘇
MCB pro Ladepunkt: 32 A, 4-polig, C-Charakteristik
FI-Schutzschalter pro Ladepunkt: RCCB Typ B, 30 mA
Lastschalter: Installationsschütz, 4-polig, 40 A
Welding Detection: Auslösen des RCD bei Verschweißen eines Schützkontakts
Überstromschutz: integriert in Firmware
Überstromschutz Abschaltung: 105 % nach 1000 Sekunden, 110 % nach 100 Sekunden, 120 % nach 10 Sekunden
Temperaturüberwachung: intern, Reduktion des Ladestroms bzw. Abschaltung
Blitz- und Überspannungsschutz: Kombi-Ableiter Typ 1 + Typ 2
Abschaltung Standby: allpolig
Überspannungskategorie: III
Verschmutzungsgrad: 3
𝗔𝗿𝗯𝗲𝗶𝘁𝘀𝗯𝗲𝗱𝗶𝗻𝗴𝘂𝗻𝗴𝗲𝗻
Umgebungstemperatur Betrieb: -25 °C bis +40 °C
Umgebungstemperatur Lagerung: -30 °C bis +85 °C
Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
Maximale Aufbauhöhe: ≤ 2.000 m NHN
Verlustleistung: 14 W
𝗚𝗲𝗵ä𝘂𝘀𝗲 & 𝗔𝗯𝗺𝗲𝘀𝘀𝘂𝗻𝗴𝗲𝗻
Bauart: Standsäule
Material: Stahl
Abmessungen Säule (H x B x T): 1.661 x 590 x 220 mm
Gewicht: ca. 90 kg
Gehäuse: doppelt pulverbeschichtetes Metallgehäuse
Regenwasserführung: gerundete Abdeckung mit Ablauf nach hinten
𝗡𝗼𝗿𝗺𝗲𝗻 & 𝗥𝗶𝗰𝗵𝘁𝗹𝗶𝗻𝗶𝗲𝗻
IEC 61851-1
IEC 61439-7 ACSEV
MessEV Modul B
𝗟𝗶𝗲𝗳𝗲𝗿𝘂𝗺𝗳𝗮𝗻𝗴
Ladesäule
gedruckte Bedienungsanleitung
Montage-Set
2 reev RFID-Karten
reev User-Onboarding-Schreiben
𝗢𝗽𝘁𝗶𝗼𝗻𝗮𝗹𝗲𝘀 𝗭𝘂𝗯𝗲𝗵ö𝗿
Ladekabel Typ 2 LAK32A3: 32 A, 240 / 415 V, ca. 4 m
Ladekabel Typ 2 LAKC222: 20 A, 240 / 415 V, ca. 7 m
Adapterkabel Typ 2 auf Typ 1: LAKK2K1, 32 A, 230 V, ca. 4 m
Fertigfundament: EMC9999
Sockel 160 mm: EMC9996
Sockel 100 mm: EMC9994
Konfigurationskit: CONFCAB
RFID-Karten 5 Stück: E017869
Installationsprüfgerät: TE001
Fahrzeugsimulationsadapter: TE002
